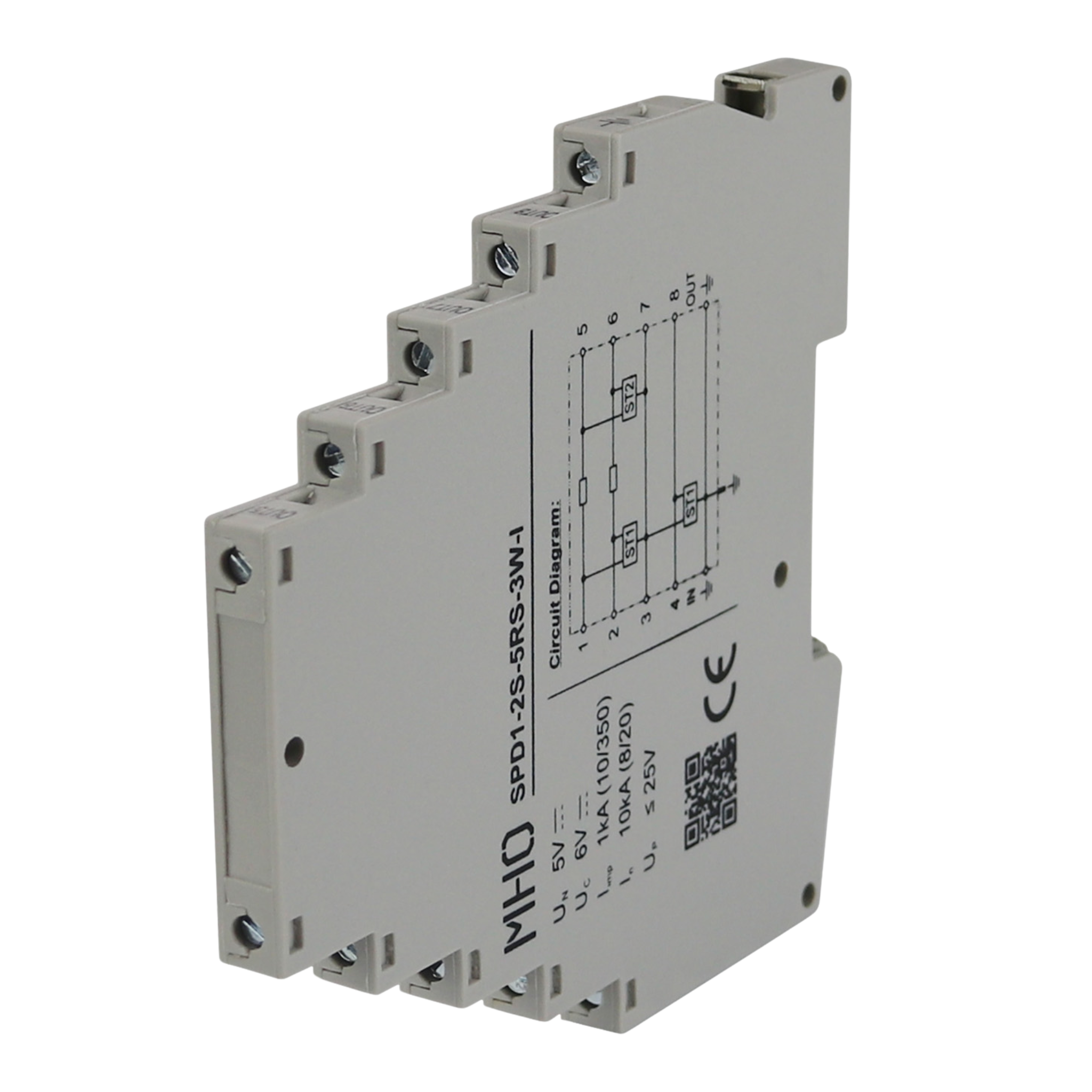

SPD1-2S-5S-3W-I
Visão Geral
Dispositivo de proteção contra surtos e descargas atmosféricas para portas de comunicação RS-422/RS-485.
atenção
Utilizado para proteção de dispositivos RS-485 ou RS-422 com terminal comum protegido. Para aterramento indireto ou direto (consultar diagrama para aterramento direto).
dica
Utilizado para proteção da porta RS485 do MHO Keeper ou outro dispositivo. Comunicação RS-422/RS-485, 3 linhas protegidas + shield (A, B, COM e shield)
Características Principais
- Compacto: Apenas 7mm de largura
- Proteção em dois estágios: Centelhador a gás + TVS
- 3 linhas protegidas + terminal para malha/shield
- Montagem: Trilho DIN 35mm
- Conexão ao aterramento indireta ou direta

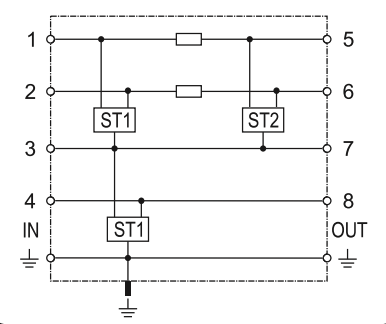

Circuito Interno
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Tensão nominal | 5V |
| Tensão máxima contínua | 6V (linha-linha) / 160V (linha-PE) |
| Corrente nominal (8/20) | 10 kA |
| Corrente máxima (8/20) | 20 kA |
| Corrente impulso (10/350) | 1 kA |
| Tempo resposta | < 4ns (linha-linha) / < 20ns (linha-PE) |
| Temperatura operação | -40°C a +80°C |
| Umidade relativa | ≤ 95% (25°C) |
Aplicação
- Proteção de dispositivos com comunicação RS-422 ou RS-485
- Sistemas de medição e controle
- Equipamentos IoT e automação industrial

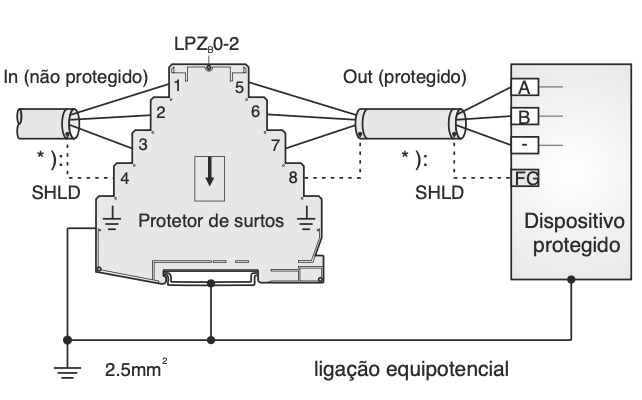

Instalação
- Série com equipamento protegido
- IN (terminais 1/2/3/4) → lado externo (não protegido)
- OUT (terminais 5/6/7/8) → lado protegido
- Aterramento: Cabo 2,5mm² o mais curto possível
- Cabos de entrada e saída separados para evitar interferência
Normas
- IEC 61643-21
- EN 61643-21
- GB/T 18802.21
- CE (LVD, EMC), RoHS
Atenção
- Instalação deve ser realizada apenas por técnico qualificado
- Sempre instalar com circuitos desenergizados
- Inspecionar funcionamento adequado após descargas atmosféricas
