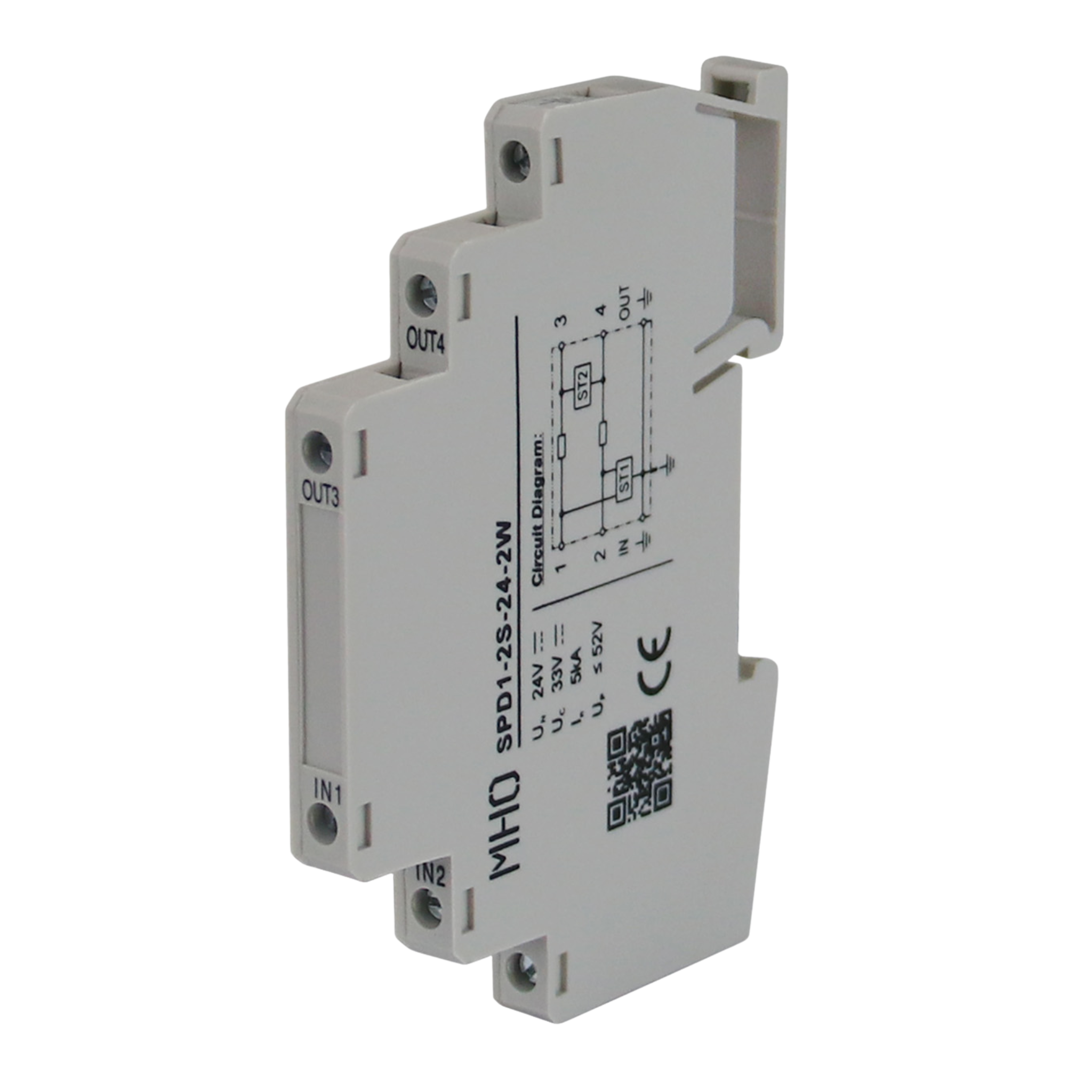

SPD1-2S-24-2W
Visão Geral
Dispositivo de proteção contra surtos e descargas atmosféricas para proteção de 2 linhas individuais não aterradas em sistemas de 24 V, com conexão direta ao aterramento.
atenção
Utilizado para proteção de dispositivos que utilizam 2 cabos, tipicamente loops 4-20 mA ou sinais digitais 24 V. Para aterramento direto. Pode ser utilizado com aterramento indireto quando utilizado em conjunto com o SPD1-2S-24-3W-I (consultar diagrama).
dica
Utilizado para proteção dos transmissor/sensor. Circuitos 4-20mA, chaveamento, 2 linhas protegidas (+, SINAL e shield)
Características Principais
- Compacto: Apenas 7mm de largura
- Proteção em dois estágios: Centelhador a gás + TVS
- 2 linhas protegidas para circuitos 4-20mA ou chaveamento de sinais digitais
- Montagem: Trilho DIN 35mm
- Conexão ao aterramento direta

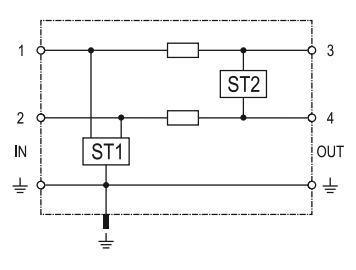

Circuito Interno
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Tensão nominal | 24V |
| Tensão máxima contínua | 32V (linha-linha) / 160V (linha-shield) |
| Corrente nominal (8/20) | 10 kA (total) |
| Corrente máxima (8/20) | 20 kA |
| Corrente impulso (10/350) | 0,5 kA |
| Tensão de proteção | ≤ 45V (linha-linha) / ≤ 650V (linha-shield) |
| Tempo resposta | ≤ 1ns (linha-linha) / ≤ 100ns (linha-shield) |
| Corrente máxima de carga | 400 mA |
| Frequência máxima | 6,0 MHz (linha-linha) |
| Temperatura operação | -40°C a +80°C |
| Umidade relativa | ≤ 95% (25°C) |
Aplicação
- Circuitos 4-20mA (transmissores, sensores analógicos)
- Sistemas de chaveamento 24V
- Sinais analógicos e digitais em automação industrial
- Dispositivos IoT com comunicação de 2 linhas

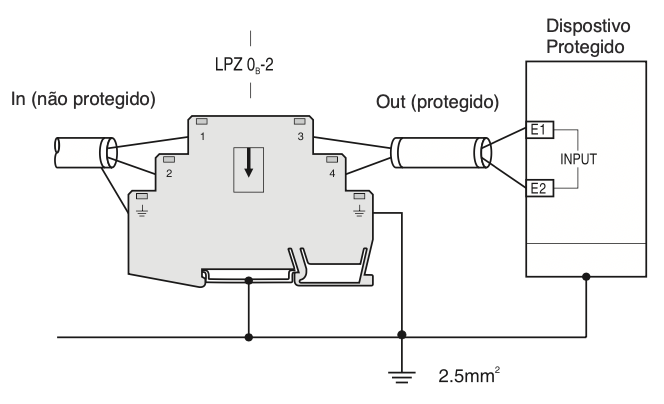

Instalação
- Série com equipamento protegido
- IN (terminais 1/2) → lado externo (não protegido)
- OUT (terminais 3/4) → lado protegido
- Aterramento: Cabo 2,5mm² o mais curto possível
- Cabos de entrada e saída separados para evitar interferência
Normas
- IEC 61643-21
- EN 61643-21
- GB/T 18802.21
- CE (LVD, EMC), RoHS
Atenção
- Instalação deve ser realizada apenas por técnico qualificado
- Sempre instalar com circuitos desenergizados
- Inspecionar funcionamento adequado após descargas atmosféricas
