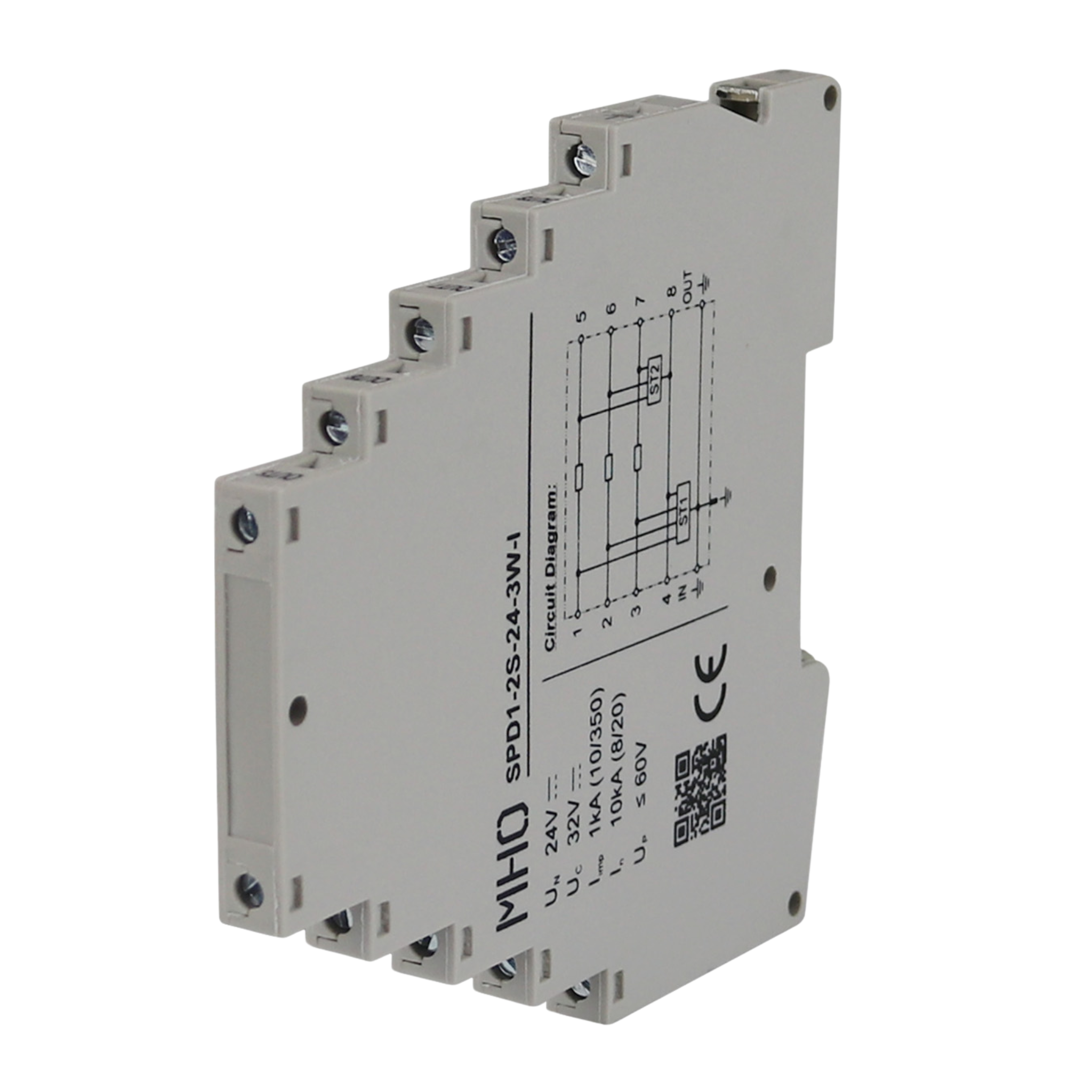

SPD1-2S-24-3W-I
Visão Geral
Dispositivo de proteção contra surtos e descargas atmosféricas para até 3 linhas não aterradas em sistemas de 24V, com conexão direta ou indireta ao aterramento.
atenção
Utilizado para proteção de dispositivos que utilizam 2 ou 3 cabos, tipicamente loops 4-20 mA ou sinais digitais 24 V.
dica
Utilizado para proteção da porta de AI, DI, DO do MHO Keeper. 3 linhas protegidas + shield (+, -, SINAL e shield)
Características Principais
- Compacto: Apenas 7mm de largura
- Proteção em dois estágios: Centelhador a gás + TVS
- 3 linhas protegidas para 1 canal de DI, DO, AI ou AO
- Montagem: Trilho DIN 35mm
- Terminal para malha/shield com conexão direta ou indireta
- Conexão ao aterramento indireta ou direta

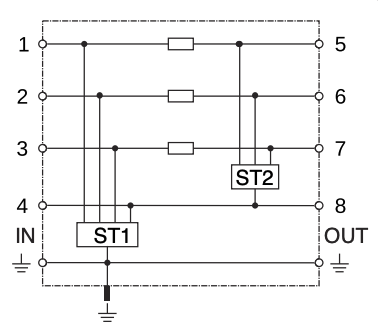

Circuito Interno
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Tensão nominal | 24V |
| Tensão máxima contínua | 32V (linha-linha) / 60V (linha-PE) |
| 160V (linha-shield) / 160V (shield-PE) | |
| Corrente nominal (8/20) | 10 kA |
| Corrente máxima (8/20) | 20 kA |
| Corrente impulso (10/350) | 1 kA |
| Tensão de proteção | ≤ 60V (linha-linha) / ≤ 60V (linha-PE) |
| ≤ 1200V (linha-shield) / ≤ 800V (shield-PE) | |
| Tempo resposta | ≤ 4ns (linha-linha) / ≤ 20ns (linha-PE) |
| ≤ 20ns (linha-shield) / ≤ 20ns (shield-PE) | |
| Corrente máxima de carga | 400 mA |
| Frequência máxima | 6,0 MHz (linha-linha) |
| Temperatura operação | -40°C a +80°C |
| Umidade relativa | ≤ 95% (25°C) |
Aplicação
- Entradas digitais (DI), saídas digitais (DO), entradas analógicas (AI) ou saídas analógicas (AO)
- Sinais de 2 ou 3 linhas em sistemas 24V
- Automação industrial e sistemas de controle
- Dispositivos IoT

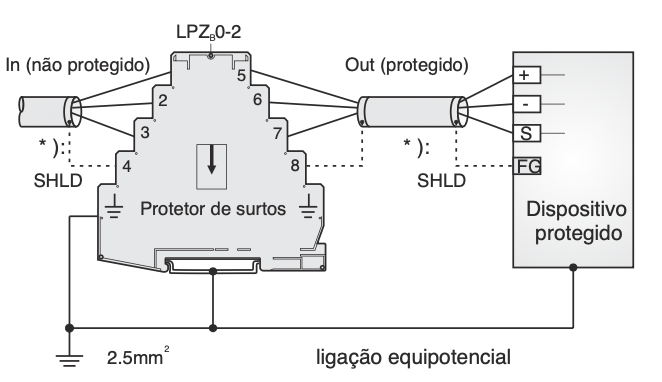

Instalação
- Série com equipamento protegido
- IN (terminais 1/2/3 + SG:4) → lado externo (não protegido)
- OUT (terminais 5/6/7 + SG:8) → lado protegido
- Aterramento: Cabo 2,5mm² o mais curto possível
- Cabos de entrada e saída separados para evitar interferência
- Ligação equipotencial conforme necessidade do sistema
Normas
- IEC 61643-21
- EN 61643-21
- GB/T 18802.21
- CE (LVD, EMC), RoHS
Atenção
- Instalação deve ser realizada apenas por técnico qualificado
- Sempre instalar com circuitos desenergizados
- Inspecionar funcionamento adequado após descargas atmosféricas
