Entradas analógicas
Seguir as recomendações do manual e as diretrizes básicas de instalações elétricas de acordo com a atual norma vigente. Observe os valores máximos de tensão permitidos de acordo com o modelo de seu equipamento.
Em caso de dúvidas consulte a página de simbologia
As entradas analógicas da linha MHO Keeper são 0-10 V ou 0-20 mA, selecionáveis por canal. Veja o guia de seleção de AIs para realizar a configuração. Por padrão os equipamentos são enviados com todos os canais no modo 0-20 mA.
Caso precise verificar qual a configuração da entrada digital sem precisar abrir o equipamento é possível medindo a resistência entre o terminal "AIC" e o terminal da entrada digital desejada. Valores próximos a 500 Ω indica que o modo é 0-20 mA. Valores superiores a 200k Ω indica que o modo é 0-10 V.

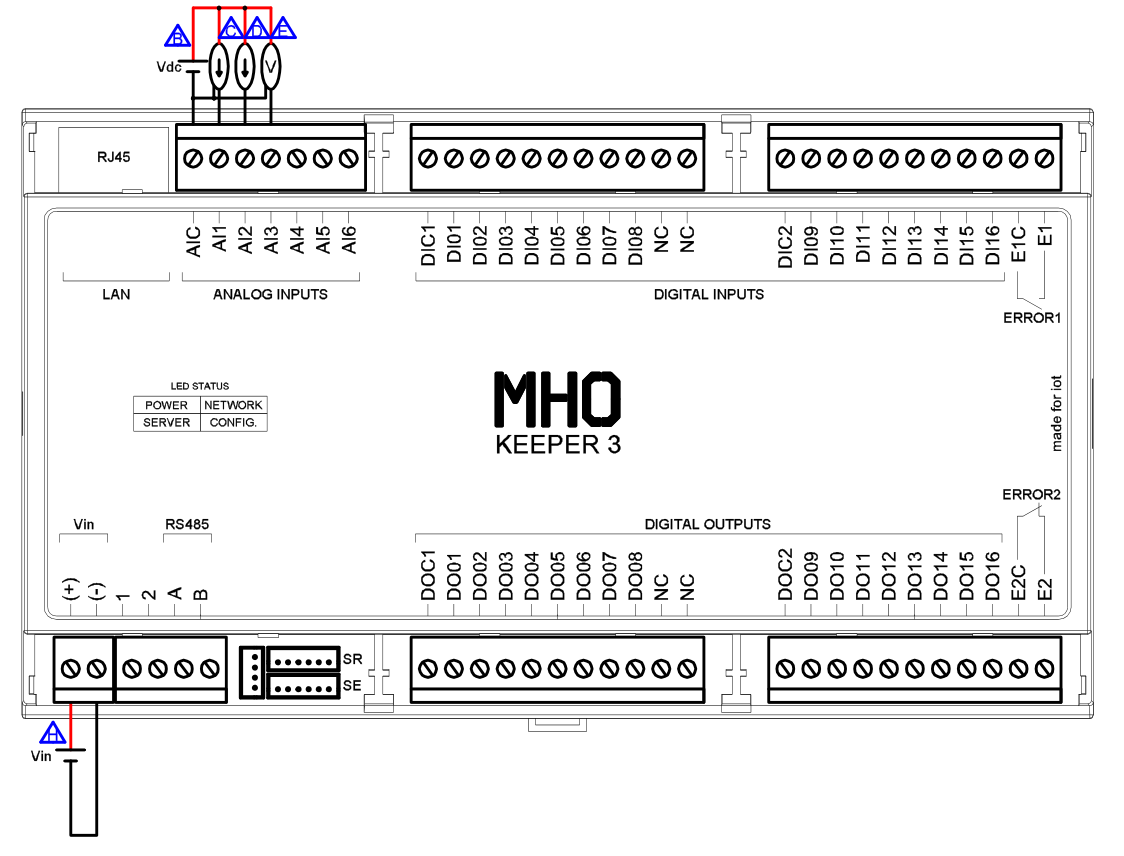

No exemplo temos três tipos de sensores típicos conectados as entradas analógicas do equipamento.
Conversão AD
As entradas analógicas possuem conversor AD de 12 bits.
O conversor AD pode ler valores de tensão de até 11 V (4095).
| Tensão | 12 bits |
|---|---|
| 0 V | 0 |
| 1 V | 370 |
| 2 V | 740 |
| 5 V | 1856 |
| 10 V | 3717 |
| 11 V | 4095 |
O conversor AD pode ler valores de corrente de até 22,06 mA (4095)
| Corrente | 12 bits |
|---|---|
| 0 mA | 0 |
| 4 mA | 739 |
| 20 mA | 3710 |
| 22,06 mA | 4095 |
Sensor 0-20 ou 4-20 mA a 3 fios
Alimentar o sensor com positivo e negativo, retornar sinal de saída do sensor para a entrada do equipamento, referenciar sinal de negativo no terminal "AIC".
Sensor 0-20 ou 4-20 mA a 2 fios
Alimentar o sensor com positivo, retornar sinal de saída do sensor para a entrada do equipamento, referenciar sinal de negativo no terminal "AIC".
Sensor 0-10 V a 3 fios
Alimentar o sensor com positivo e negativo, retornar sinal de saída do sensor para a entrada do equipamento, referenciar sinal de negativo no terminal "AIC".
