Leds

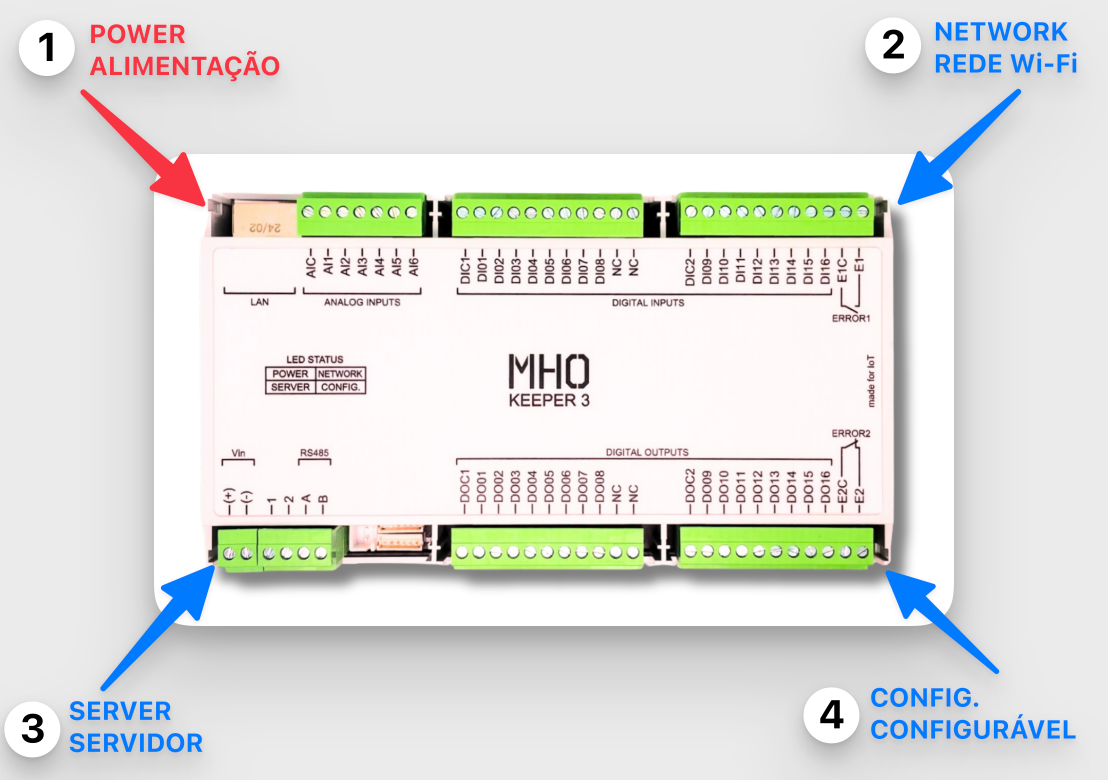

O equipamento possui quatro LEDs de status posicionados nos cantos da placa, cada um indicando o funcionamento de diferentes partes através de comportamento específicos. O padrão de LEDs segue o mesmo para toda a linha IoT da MHO.

LEDs

1 - Led de alimentação - Power (Vermelho)

Localizado no canto superior esquerdo, indica o status da alimentação elétrica do equipamento. Quando desligado, o equipamento está sem alimentação. Quando ligado de forma constante, confirma que o equipamento está recebendo energia adequadamente.

2 - Led de rede - Network (Azul)

Posicionado no canto superior direito, mostra o status da conexão Wi-Fi. Permanece desligado quando o canal de Wi-Fi está desligado devido a conexão por cabo de rede ethernet. Pisca lentamente durante o modo de ponto de acesso para configuração inicial. Pisca rapidamente quando está tentando se conectar à rede Wi-Fi configurada. Fica ligado constantemente quando a conexão WiFi está estabelecida com sucesso.

3 - Led do servidor - Server (Azul)

Localizado no canto inferior esquerdo, indica o status da conexão com o servidor. Desligado significa que não há comunicação com o servidor. Piscando lento indica que está tentando estabelecer conexão. Ligado constantemente confirma conexão estável com o servidor. Piscada rápida mostra transferência ativa de dados

4 - Led configurável - Config. (Azul)

Posicionado no canto inferior direito, sinaliza uma função especifica do equipamento. No modo padrão, é utilizado para indicar que o equipamento está fazendo polling dos dados via Modbus, quando configurado como client.

info

Demais diagnósticos como status das IOs, status da rede celular e status das requisições Modbus Client podem ser acessadas pelo webserver do equipamento.

Comportamento normal

Para que o equipamento esteja normal:

• Led Power (superior esquerdo): deve estar ligado;
• Led Network (superior direito): deve estar ligado caso conectado a Rede Wi-Fi, desligado caso conectado a rede Ethernet ou canal Wi-Fi desligado ou então piscando caso esteja no modo de ponto de acesso Wi-Fi;
• Led Servidor (inferior esquerdo): Ligado, conectado ao servidor;
• Led Config. (inferior direito): Piscando caso esteja configurado como Modbus Client ou desligado caso não utilizado.

Comportamento anormal

Os LEDs do equipamento são a primeira linha de diagnóstico para identificar rapidamente o que pode estar errado. Entender o que cada comportamento indica pode poupar tempo e direcionar para a solução correta.

LED	Comportamento Anormal	Causa Provável	Solução
Power (Vermelho)	Apagado	O equipamento está sem energia.	Verifique a fonte de alimentação, a fiação e a tensão nos bornes. Veja o tópico 4.
Network (Azul)	Apagado ou piscando (quando deveria estar conectado ao Wi-Fi)	Falha na conexão com a rede Wi-Fi local.	Confirme se a rede é 2.4GHz, se as credenciais (nome/senha) estão corretas e se há bom sinal. Veja o tópico 5.
Servidor (Azul)	Apagado	Equipamento sem link de rede, sem internet ou as configurações do servidor não foram habilitadas.	Verifique se a rede local tem acesso à internet e revise as configurações do servidor no webserver.
Servidor (Azul)	Piscando continuamente	O equipamento tem acesso à rede, mas não consegue estabelecer a conexão com o servidor.	A licença do MHO Cloud pode estar inválida/incorreta, as credenciais do MQTT podem estar erradas, a rede pode ter restrições de firewall ou estar sem conexão a internet. Veja o tópico 6.
Config. (Azul)	Apagado (quando o Modbus Client deveria estar ativo)	A função Modbus Client não foi inicializada.	Verifique se a configuração do Modbus Client está correta e habilitada. Salve as configurações e reinicie o equipamento.
Todos os LEDs Azuis	Piscando juntos e reiniciando	Erro crítico no programa do usuário (mhoJS). O equipamento entrou em modo de proteção.	O programa mhoJS contém um erro que impede o funcionamento normal. É necessário iniciar o equipamento em Modo Seguro para corrigir ou remover o arquivo. Veja o tópico 2.
